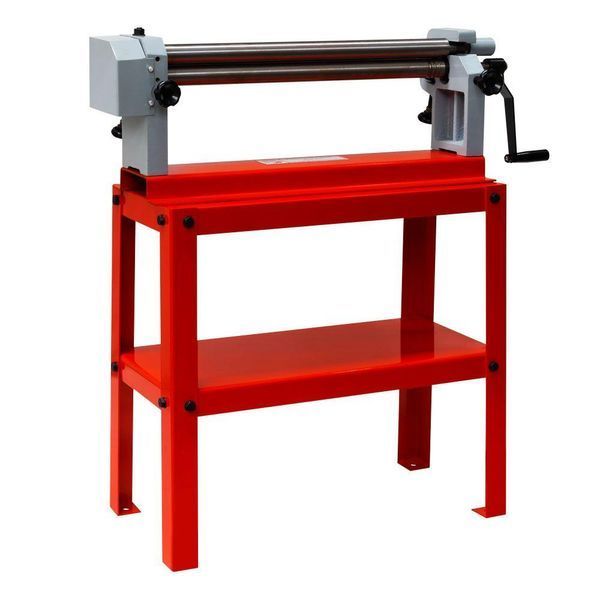

Листозгинальний верстат Holzmann BBM 610 - це ручне тривалкове обладнання для згинання листового металу у циліндричні та конічні форми, яке має міцну, надійну конструкцію, компактний розмір і просту експлуатацію. Дозволяє працювати з листовою сталлю товщиною до 0,8 мм. Ширина обробки становить 610 мм.
Валки виготовлені із загартованої, шліфованої сталі і мають діаметр 38 мм. Для виготовлення конічних і округлих форм задній вал може бути встановлений не по центру паралельно до передніх, а під кутом. Ексцентрикова затискна система дозволяє швидко і надійно зафіксувати та вивантажити заготовку. Загартовані передаточні шестерні стійкі до скручування і зносу, що забезпечує тривалий термін служби верстата. Цей ручний тривалковий верстат займає мало місця і може легко транспортуватися, що робить його вибором для невеликих майстерень і роботи на виїзді.
Особливості листозгинального верстата Holzmann BBM 610
- Максимальна товщина листової сталі - 0,8 мм
- Робоча ширина - 610 мм
- Ручний привід
- 3 валки із загартованої, шліфованої сталі
- Діаметр валків - 38 мм
- Можливість нецентрального (ексцентричного) налаштування заднього валка
- Регулювання радіуса згину підйомом і опусканням нижнього валка
- Ексцентрикова затискна система
- Загартовані передаточні шестерні
- Міцна, надійна конструкція
- Компактний розмір
- Вага - 37 кг.
Часті запитання
Відповіді на часті запитання допоможуть краще розібратися в особливостях конструкції та роботи вальцювальних верстатів.
Чим відрізняються в роботі тривалкові і чотиривалкові листозгинальні верстати?
В тривалкових верстатах два нижніх вали підтримують лист, а верхній виконує згин. Для попереднього підгинання країв оператору необхідно двічі подавати лист, перевертаючи його, щоб зігнути обидва кінці.
У чотиривалкових моделях два нижніх вали підтримують лист, верхній і четвертий (задній або додатковий) вал регулюють форму та радіус вигину. Це забезпечує вищу точність та рівномірність згину і дає можливість обробляти товстіші листи та більші діаметри. Четвертий валок дозволяє затиснути лист між верхнім і нижнім валками, а потім боковими валками попередньо підігнути обидва краї, не виймаючи та не перевертаючи лист, що значно підвищує продуктивність.
Що визначає мінімально можливий діаметр циліндра, який можна зігнути на тривалковому верстаті?
Мінімальний діаметр циліндра, як правило, визначається діаметром верхнього валка. Теоретично мінімальний діаметр деталі буде трохи більшим за діаметр верхнього валка.
Які є типи вальцювальних верстатів за типом приводу?
За типом приводу вальцювальні верстати бувають:
- Ручні - використовуються для тонких листів (до 1-2 мм) і невеликих обсягів
- Електромеханічні - використовують електродвигун та редуктор
- Гідравлічні - найпотужніші, використовують гідроциліндри для притиску валків. Підходять для товстого металу та великих діаметрів.
Які матеріали можна обробляти на ручному тривалковому верстаті?
Зазвичай на ручних тривалкових верстатах можна обробляти листову сталь товщиною до 0,8-1 мм та алюміній, мідь і латунь товщиною до 1-1,5 мм.
Для яких робіт підходять ручні тривалкові верстати?
Ручні тривалкові верстати підходять для таких робіт:
- Виготовлення невеликих партій циліндричних деталей
- Виготовлення або корекція деталей для ремонтних робіт
- Виготовлення декоративних елементів у невеликих обсягах.
