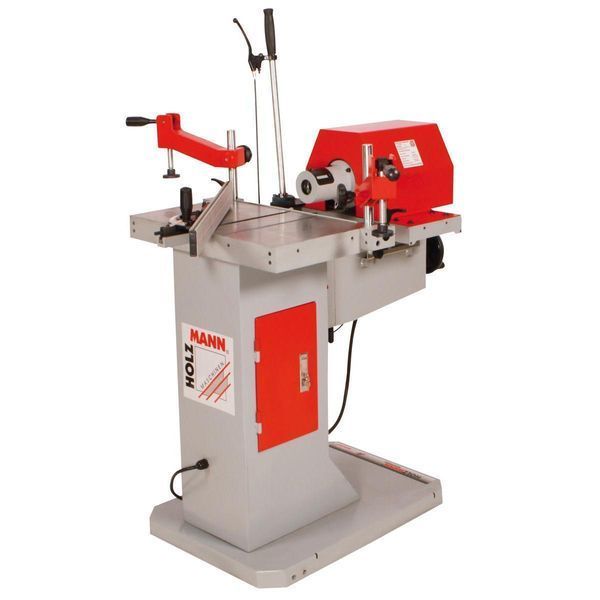

Свердлильно-пазувальний верстат Holzmann LBM 290K призначений для вибірки довгих пазів, створення точних отворів, гнізд під шипи й інших з’єднань у деталях із масиву деревини, МДФ або ДСП. Максимальна ширина свердління становить 290 мм, глибина - 155 мм, хід по висоті - 140 мм. Потужність двигуна 3,8 кВт/ 5,3 кВт (S1/S6) дозволяє без просідання працювати з твердими породами дерева та виконувати глибоке пазування. Живлення від трифазної мережі.
Нахил свердлильної головки на ±45° дозволяє робити пази під кутом. Для надійної фіксації заготовки є 2 ексцентрикові притиски, для повторюваних операцій верстат має регульовані упори. Розмір столу становить 570x300 мм, для обробки великих панелей і довгих деталей опційно доступні подовжувачі столу. В комплект поставки входить пристрій для свердління отворів під шканти з чотирма фіксованими позиціями (16, 20, 22, 25 мм). Цей горизонтальний пазувальний верстат має жорстку сталеву конструкцію з широкою основою, що гарантує його стабільність і точність під навантаженням.
Переваги свердлильно-пазувального верстата Holzmann LBM 290K
- Ширина обробки - 290 мм
- Максимальна глибина свердління - 155 мм
- Хід по висоті - 140 мм
- Двошвидкісний двигун потужністю 3,8 кВт/ 5,3 кВт (S1/S6)
- Напруга живлення - 400 В
- Оберти шпинделя - 1400/2800 об/хв
- Праве і ліве обертання шпинделя
- Нахил свердлильного вузла на 45° в обидві сторони
- Розмір столу - 570x300 мм
- Подовжувачі столу (опція)
- Поздовжній та поперечний рух свердлильного вузла за допомогою довгого важеля
- Гвинтове регулювання висоти отвору відносно краю деталі за допомогою маховика
- Шкали з міліметровою і кутовою індикаціями
- Два ексцентрикові притиски
- Два регульовані упори
- Пристрій під шканти з 4 фіксованими позиціями (16, 20, 22, 25 мм)
- Модульна система довбальних свердел
- Вихід під аспірацію Ø100 мм
- Повітряне охолодження двигуна
- Жорстка сталева конструкція з широкою основою
- Габаритні розміри - 600х855х1160 мм
- Вага - 140 кг.
Конструктивні особливості свердлильно-пазувального верстата Holzmann LBM 290K
 |
ПРИТИСКИ
В комплекті 2 ексцентрикових притиски для фіксації заготовки. |
 |
НАХИЛ ШПИНДЕЛЯ
Шпиндель нахиляється на +/-45 градусів для вибірки пазів під кутом. |
|
|
НАЛАШТУВАННЯ
Зручне налаштування за шкалами з міліметровою і кутовою індикациями. |
 |
КНОПКА АВТОСТОПУ
|
Комплектація свердлильно-пазувального верстата Holzmann LBM 290K
В стандартну комплектацію входять:
- Довбальне свердло 10 мм
- 4 модулі-адаптери з довбальними свердлами (Ø 19 мм, 20 мм, 28 мм, 30 мм)
- Пристрій під шканти з фіксованими позиціями 16 / 20 / 22 / 25 мм
- 2 ексцентрикові притиски
- 2 кінцеві упори
- Рожковий ключ
- Торцевий ключ (3х6).
Часті запитання
Для кращого ознайомлення зі свердлильно-пазувальними верстатами перегляньте відповіді на часті запитання.
Чим горизонтальний свердлильно-пазувальний верстат відрізняється від вертикального?
В горизонтальних верстатах шпиндель розташований горизонтально, а інструмент входить у заготовку збоку. Це зручніше для довгих пазів (ланглохів), рамних і дверних конструкцій. У вертикальних моделях шпиндель розташований вертикально, а інструмент входить зверху вниз, що оптимально для коротких пазів, глухих отворів і дрібних деталей.
Навіщо у свердлильно-пазувальному верстаті потрібне ліве та праве обертання шпинделя?
Реверс шпинделя необхідний для безпечного вивільнення інструменту без пошкодження свердла або деталі, чистішого виходу з паза або отвору, кращого контролю при роботі з довгими пазами та стабільної роботи з різними матеріалами.
Чим у свердлильно-пазувальному верстаті відрізняється глибина свердління від ходу по висоті?
Глибина свердління визначає, наскільки далеко інструмент заходить у матеріал, а хід по висоті - де саме по висоті деталі буде розташований паз.
Які параметри найважливіші при виборі свердлильно-пазувального верстата?
Важливе значення мають такі параметри:
- Хід по ширині - визначає максимальну довжину паза без перестановки деталі
- Максимальна глибина свердління/пазування - як далеко інструмент може зайти в матеріал
- Хід по висоті - висота паза від краю заготовки
- Потужність двигуна - впливає на можливість глибокого пазування та роботи з твердими матеріалами
- Наявність реверсу (ліве/праве обертання)
- Система фіксації заготовки
- Якість напрямних і механізмів подачі
- Можливість підключення аспірації.
Яка потужність свердлильно-пазувального верстата потрібна для професійної майстерні?
Базовий професійний рівень - це 3-4 кВт. Для роботи з великими заготовками і твердими породами потрібен верстат потужністю близько 5 кВт.
